Почему инженерные системы следует проектировать комплексно?

Отопление, вентиляция и кондиционирование влияют на одни и те же параметры помещения: температуру, воздухообмен, влажность, тепловую нагрузку и энергопотребление. Поэтому важно не просто отдельно рассчитать каждую систему, а проверить, как они будут работать вместе.

Комплексное проектирование позволяет заранее:

• определить тепловые нагрузки и требуемую мощность оборудования;
• согласовать размещение котлов, тепловых насосов, вентиляционных установок и кондиционеров;
• скоординировать трубопроводы, воздуховоды, дренаж и другие коммуникации;
• предусмотреть технические и сервисные зоны;
• согласовать работу автоматики разных систем;
• сформировать спецификацию оборудования и материалов;
• подготовить техническое основание для последующего монтажа.

Для объектов, где одновременно требуется несколько климатических систем, AES выполняет комплексное проектирование систем отопления, вентиляции и кондиционирования.

Что входит в комплексное инженерное решение?

Состав систем зависит от типа здания, его площади, назначения, режима эксплуатации и требований заказчика. Для одного объекта достаточно отопления и вентиляции, для другого необходимы кондиционирование, тепловой насос, зональное управление и разветвленная система водоснабжения.

Отопление: от теплопотерь до готовой системы

Система отопления должна компенсировать теплопотери здания и поддерживать заданную температуру в разных помещениях. Поэтому выбор котла или теплового насоса не стоит начинать с площади дома.

При проектировании системы отопления учитываются характеристики ограждающих конструкций, площадь остекления, температурные режимы, тип отопительных приборов, гидравлика и способ управления системой.

Проект отопления может предусматривать:

• теплотехнический расчет;
• подбор источника тепловой энергии;
• радиаторное отопление;
• водяной теплый пол;
• комбинированную систему;

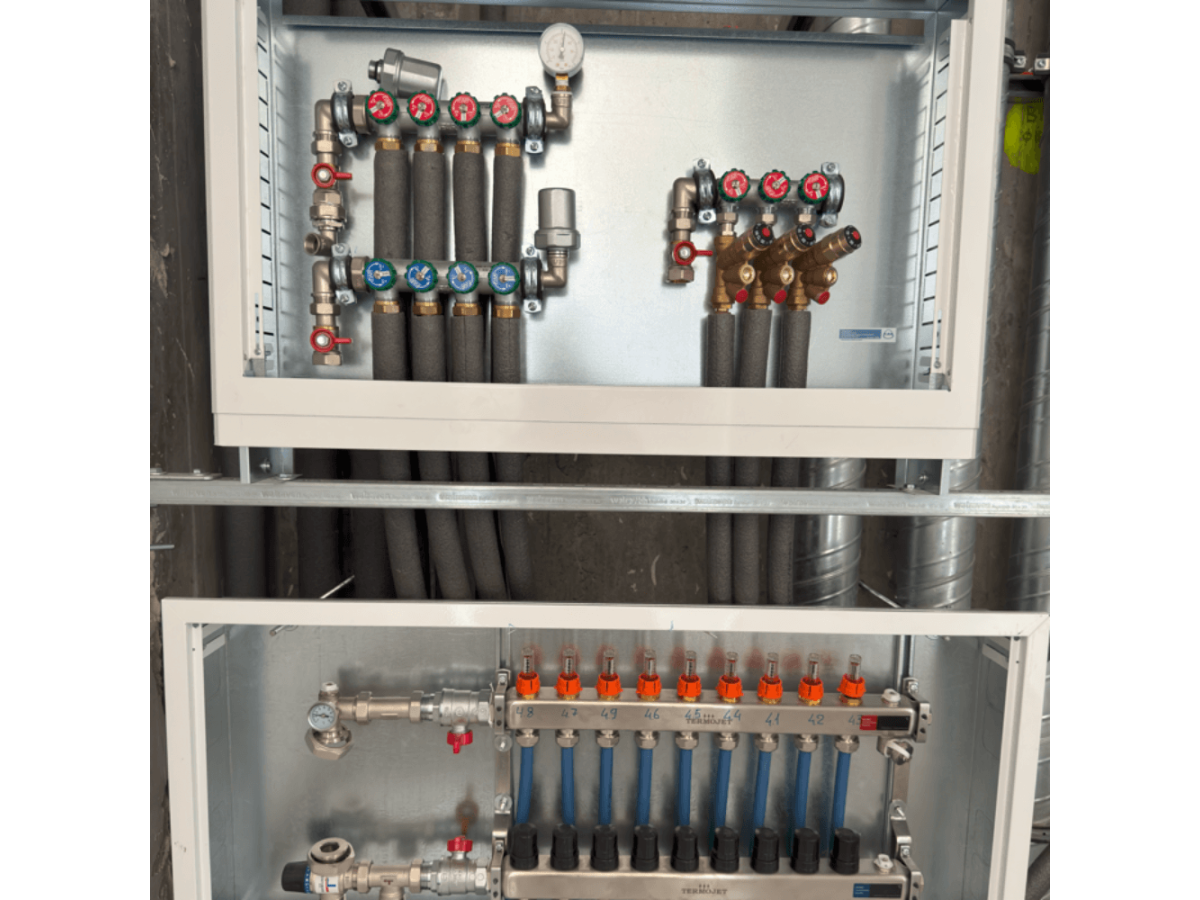

• насосные группы и коллекторы;
• буферные или аккумулирующие емкости;
• автоматику и зональное управление.

Для частного дома отопление может быть частью комплексного проекта ОВиК, где оно сразу согласовывается с вентиляцией и кондиционированием.

Универсальной схемы для всех объектов нет. Теплый пол и радиаторы имеют разные температурные режимы и особенности управления, поэтому их состав определяется в соответствии с конкретным проектом.

Вентиляция: контролируемый воздухообмен в помещениях

Современные здания имеют герметичные окна и утепленные ограждающие конструкции, поэтому требуемый воздухообмен нужно организовывать отдельно. Именно вентиляция отвечает за подачу наружного воздуха и удаление воздуха из помещений в соответствии с принятой схемой.

При проектировании вентиляции определяются необходимые расходы воздуха, маршруты воздуховодов, тип вентиляционного оборудования, места установки решеток и диффузоров, а также требования к шуму, фильтрации и автоматике.

Система вентиляции может включать:

• приточные и вытяжные установки;
• приточно-вытяжные установки с рекуперацией тепла;
• воздуховоды и фасонные элементы;
• решетки, диффузоры и анемостаты;
• фильтрацию воздуха;
• шумоглушители;
• систему автоматического управления

После завершения проекта AES также производит монтаж систем вентиляции и их подготовку к работе.

Кондиционирование: система под фактические теплопоступления

Кондиционер подбирается не только по площади помещения. На необходимую холодопроизводительность влияют ориентация окон, площадь остекления, количество людей, освещение, техника и другие внутренние и внешние теплопоступления.

В зависимости от задачи могут применяться настенные сплит-системы, мультисплит-системы, канальные, кассетные или другие типы оборудования. Актуальные категории оборудования представлены в разделе кондиционирования AES.

При подготовке решения определяются:

• расчетные теплопоступления;
• необходимая мощность оборудования;
• тип системы кондиционирования;
• места установки внутренних и наружных блоков;
• маршруты фреоновых трасс;
• способ отвода конденсата;
• электропитание и управление.

AES производит монтаж систем кондиционирования для жилых, коммерческих и других типов объектов.

Водоснабжение и водоотвод как часть инженерной инфраструктуры

Системы холодного и горячего водоснабжения и водоотвода непосредственно не относятся к ОВиК, однако при комплексной координации здания их также следует учитывать вместе с другими коммуникациями.

В проекте могут предусматриваться:

• разведение холодной и горячей воды;
• рециркуляция горячего водоснабжения;
• подключение бойлеров и накопительных емкостей;
• установка фильтров и редукторов давления;
• внутренняя система канализации;
• трапы, стояки и точки отвода стоков;
• системы контроля и защиты от протеканий

Координация систем с отоплением, вентиляцией и кондиционированием особенно важна в технических помещениях, санузлах, кухнях и котельных, где на ограниченной площади проходит большое количество инженерных коммуникаций.

Как интегрируется тепловой насос в комплексную систему?

Тепловой насос может использовать энергию внешней среды для отопления, а в отдельных конфигурациях также для охлаждения и подготовки горячей воды. Однако возможность его применения определяется параметрами конкретного объекта.

При подборе теплового насоса необходимо учитывать:

• расчетные теплопотери здания;
• температуру теплоносителя в системе отопления;
• тип отапливаемых приборов;
• доступную электрическую мощность;
• необходимость резервного или пикового источника тепла;
• потребность в охлаждении;
• режимы приготовления горячей воды

Тепловой насос «воздух-вода» является одним из распространенных вариантов для новых и модернизированных систем, но его мощность и схема подключения должны определяться расчетом, а не только площадью здания.

Как согласуются системы в одном проекте?

Комплексное проектирование нужно не для того, чтобы просто собрать несколько отдельных чертежей в один комплект. Его главная задача – проверить взаимное влияние систем и их размещение в здании.

От проекта до монтажа без потери технической логики

Даже качественный проект не дает нужного результата, если при реализации оборудования заменяется без проверки параметров, трассы прокладываются иначе или отдельные решения изменяются без координации.

Поэтому после завершения проектирования AES может перейти к монтажу климатических систем под ключ. Это позволяет сохранять связь между расчетами, подбором оборудования и фактическим выполнением работ.

Типичная последовательность реализации:

1. анализ исходных данных и требований к объекту;
2. формирование технического задания;
3. расчеты и проектирование систем;
4. координация инженерных коммуникаций;
5. формирование спецификации и подбор оборудования;
6. монтаж инженерных систем;
7. проверка выполненных подключений;
8. настройка и запуск оборудования.

Для каких объектов требуется комплексный подход?

Комплексное проектирование актуально не только для частного дома. Чем больше инженерных систем и оборудования имеет объект, тем важнее их координация.

• частные дома и коттеджи;
• квартиры и апартаменты;
• офисы и административные помещения;
• магазины и торговые площади;
• кафе, рестораны и заведения питания;
• гостиницы и комплексы временного проживания;
• общественные здания;
• коммерческие и технические помещения.

Какое оборудование используется в комплексных системах?

Конкретные изготовители и модели определяются после расчетов и формирования технического решения. Для систем кондиционирования AES работает, в частности, с оборудованием Cooper&Hunter, Gree, Midea, Mitsubishi Electric, Haier и Panasonic.

В проектах отопления могут использоваться газовые и электрические котлы, тепловые насосы, насосные группы, коллекторы, теплообменники, буферные емкости и другое оборудование в соответствии с конфигурацией системы.

Для вентиляции используются приточные, вытяжные и приточно-вытяжные установки, рекуператоры, вентиляторы, воздуховоды, фильтры и элементы распределения воздуха.

Ключевой принцип – оборудование должно подбираться под расчетные параметры и работать как часть общей системы, а не как набор отдельных устройств.

Что получает заказчик от комплексного подхода?

• согласованные между собой инженерные решения;
• рассчитанную мощность основного оборудования;
• заранее определены маршруты коммуникаций;
• меньший риск пересечений между разными системами при монтаже;
• предусмотренные места для технического обслуживания;
• единую техническую логику от проекта к запуску;
• возможность дальнейшего развития или модернизации системы.

Часто задаваемые вопросы о комплексных инженерных системах

Комплексные инженерные системы AES – от отдельных расчетов до единого решения

Отопление, вентиляция и кондиционирование выполняют различные функции, но работают в одном пространстве и оказывают влияние на общий микроклимат здания. Поэтому эффективность системы определяется не количеством установленного оборудования, а правильностью расчетов, взаимным согласованием решений и качеством их реализации.

AES рассматривает климатические системы как единый инженерный комплекс: от анализа исходных данных и комплексного проектирования ОВиК до подбора оборудования и монтажа климатических систем.

Такой подход позволяет еще до начала монтажа сформировать техническую логику будущей системы и ее последовательно реализовать на конкретном объекте.
