Проєктування систем опалення, вентиляції та кондиціювання
Проєктування кліматичних систем під ключ
Комплексний проєкт кліматичних систем потрібен тоді, коли опалення, вентиляцію та кондиціювання потрібно не просто розрахувати окремо, а узгодити між собою в межах одного об’єкта, щоб усі системи працювали як єдиний інженерний комплекс. Саме на цьому етапі визначаються навантаження, принципові схеми, місця встановлення обладнання, маршрути комунікацій і вимоги до майбутнього монтажу.
Інженерна компанія AES виконує проєктування інженерних систем під ключ для приватних будинків, квартир, офісів, комерційних і громадських об’єктів. За потреби комплексний проєкт може включати окремі розділи опалення, вентиляції та кондиціювання.
Що саме об’єднує комплексний проєкт ОВіК?
Головна відмінність комплексного підходу — не у кількості креслень, а в координації різних систем. Рішення по одному розділу перевіряються на сумісність з іншими, щоб обладнання й комунікації не конфліктували між собою під час реалізації.
| Розділ | Що визначає проєкт | Що отримуємо на виході |
|---|---|---|
| Опалення | Теплові навантаження, джерело тепла, прилади, трубопроводи, гідравлічну схему | Розраховану систему підтримання температури в холодний період |
| Вентиляція | Повітрообмін, обладнання, повітропроводи, решітки, дифузори, автоматику | Систему подавання та видалення повітря з визначеними параметрами |
| Кондиціювання | Теплонадходження, тип системи, потужність і розміщення блоків | Схему охолодження приміщень і трасування комунікацій |
| Автоматика | Алгоритми роботи, зонування, датчики та способи керування | Узгоджену логіку роботи обладнання |
Коли достатньо окремого проєкту, а коли потрібен комплексний ОВіК?
Не кожному об’єкту потрібен повний комплекс опалення, вентиляції та кондиціювання. Формат проєктування варто визначати за кількістю систем, складністю об’єкта та необхідністю координації інженерних мереж.
| Ситуація | Що доцільно проєктувати | Чому |
|---|---|---|
| Потрібно лише опалення | Окремий проєкт опалення | Достатньо, якщо вентиляція та кондиціювання не входять у поточну задачу |
| Потрібна лише вентиляція | Окремий проєкт вентиляції | Дозволяє окремо розрахувати повітрообмін, повітропроводи та обладнання |
| Потрібне кондиціювання кількох зон | Окремий проєкт кондиціювання | Можна окремо опрацювати потужності, блоки, траси та дренаж |
| Новий приватний будинок | Комплексний проєкт ОВіК | Системи краще координувати до початку монтажу та оздоблення |
| Комерційний або громадський об’єкт | Комплексний проєкт ОВіК | Зазвичай є кілька зон, різні режими роботи та більше перетинів між мережами |
| Реконструкція або складне перепланування | Комплексний проєкт або кілька узгоджених розділів | Потрібно врахувати існуючі мережі, конструкції та доступний технічний простір |
Які розрахунки та документи входять у проєкт?
Склад документації залежить від об’єкта і переліку систем, але комплексний проєкт зазвичай формує технічну основу для подальшої комплектації та монтажу.
Теплові навантаження
Визначаємо тепловтрати та теплонадходження, які потрібні для підбору опалення й кондиціювання.
Розрахунок повітрообміну
Визначаємо потрібні витрати припливного та витяжного повітря для окремих приміщень.
Аеродинамічний розрахунок
Підбираємо перерізи повітропроводів і перевіряємо втрати тиску та швидкість руху повітря.
Плани та схеми
Показуємо розміщення обладнання, трубопроводів, повітропроводів, трас і кінцевих елементів.
Специфікація
Формуємо перелік основного обладнання та матеріалів відповідно до прийнятих рішень.
Координація систем
Перевіряємо взаємне розташування комунікацій, щоб зменшити кількість конфліктів на монтажі.
Приклади наших проєктних рішень

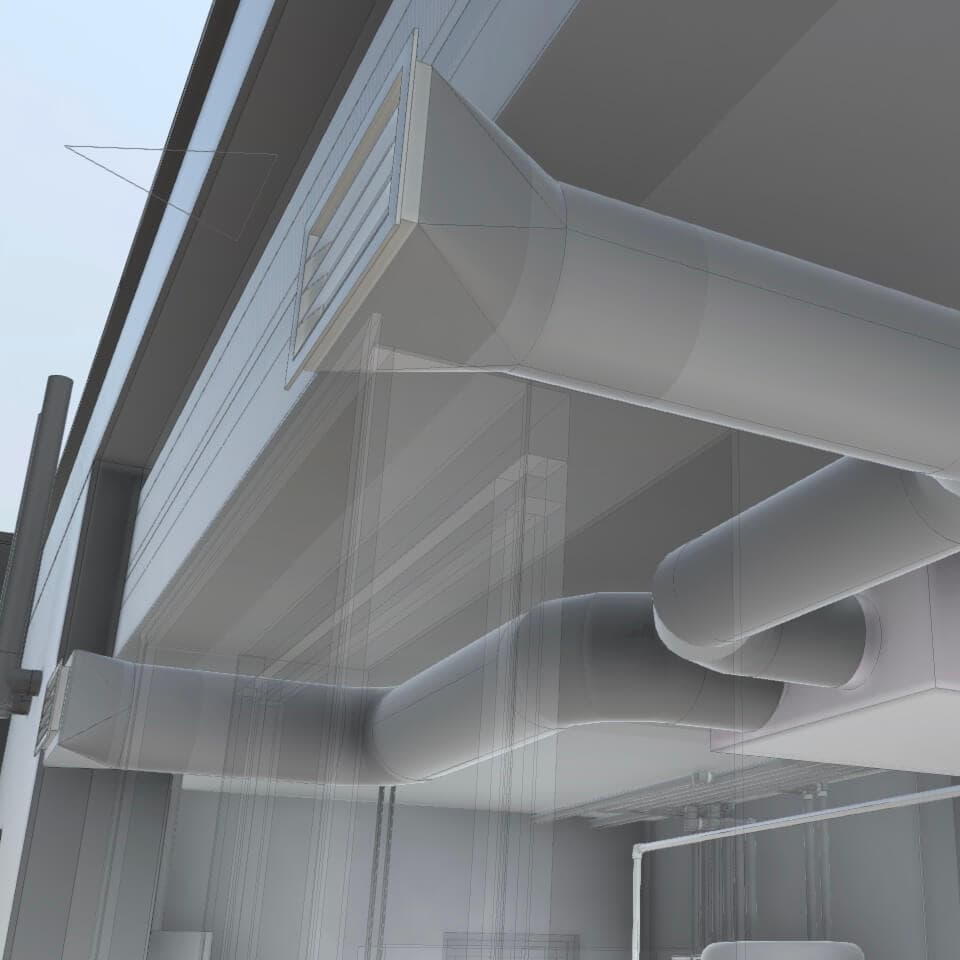

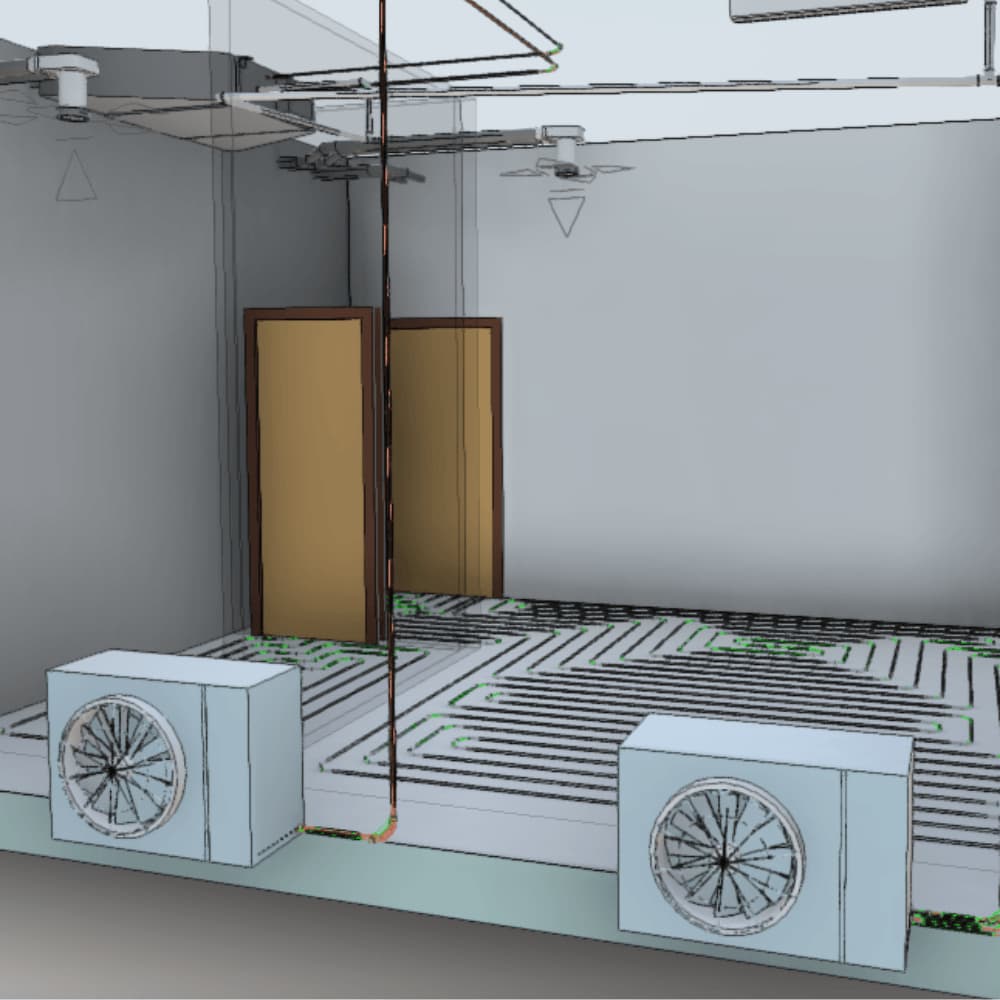

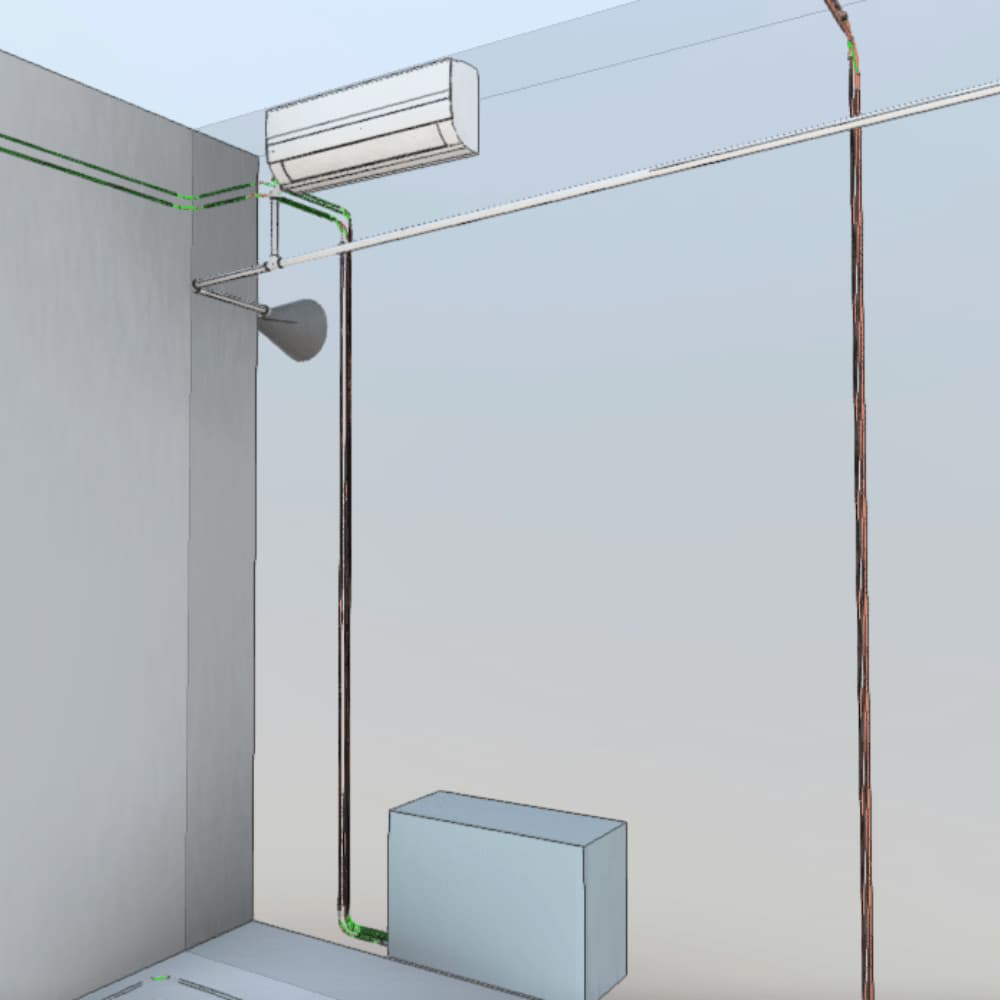

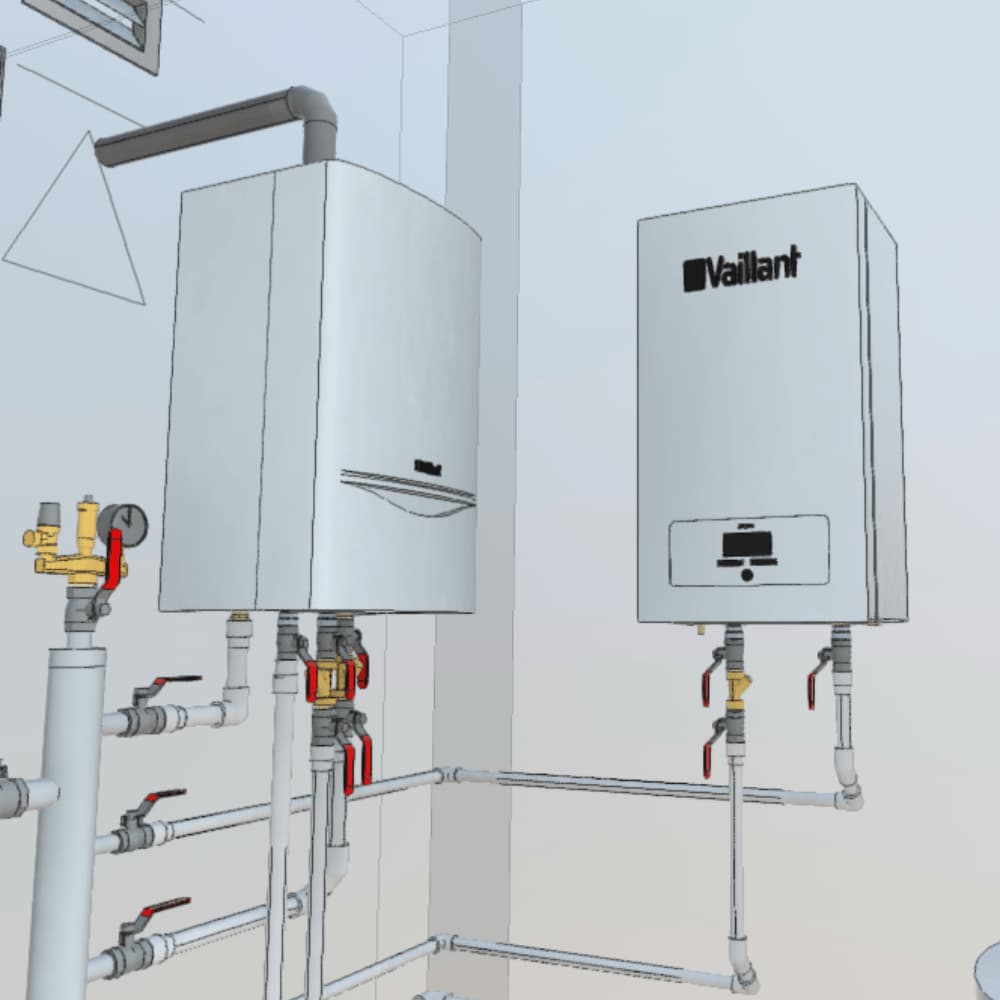

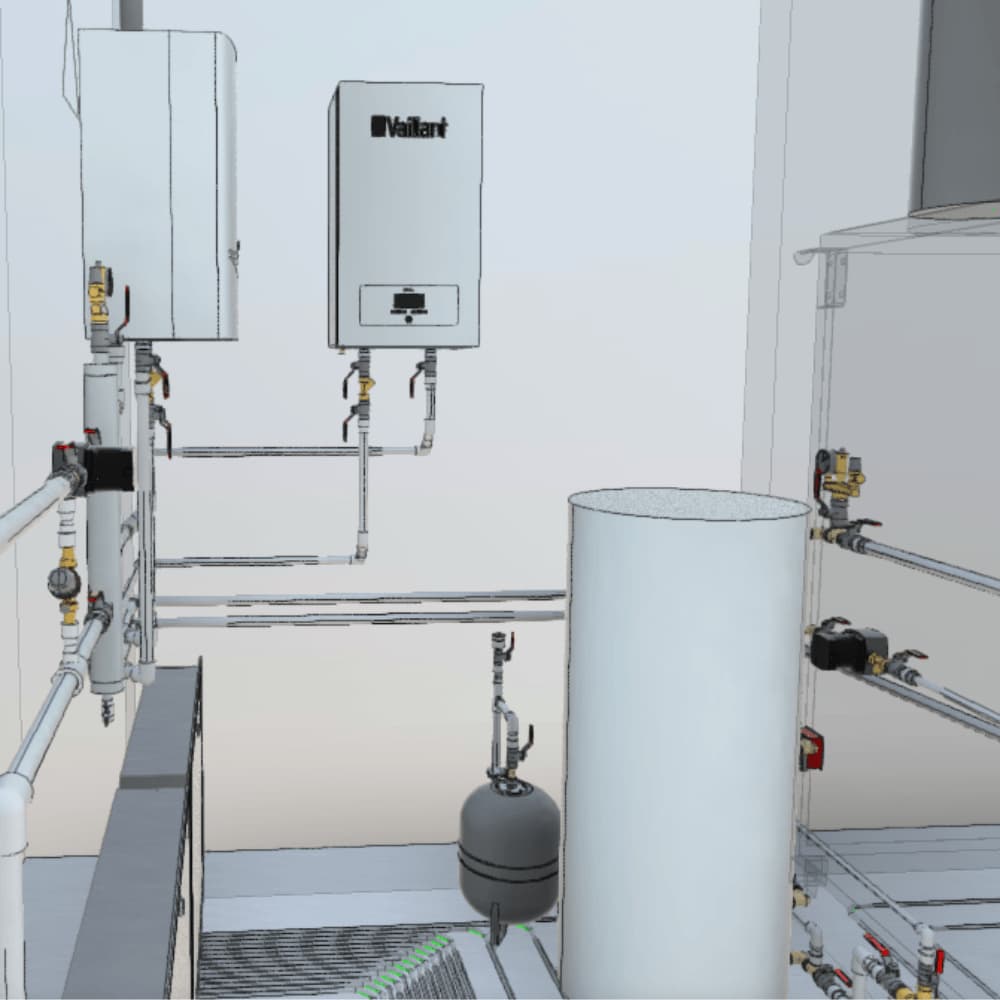

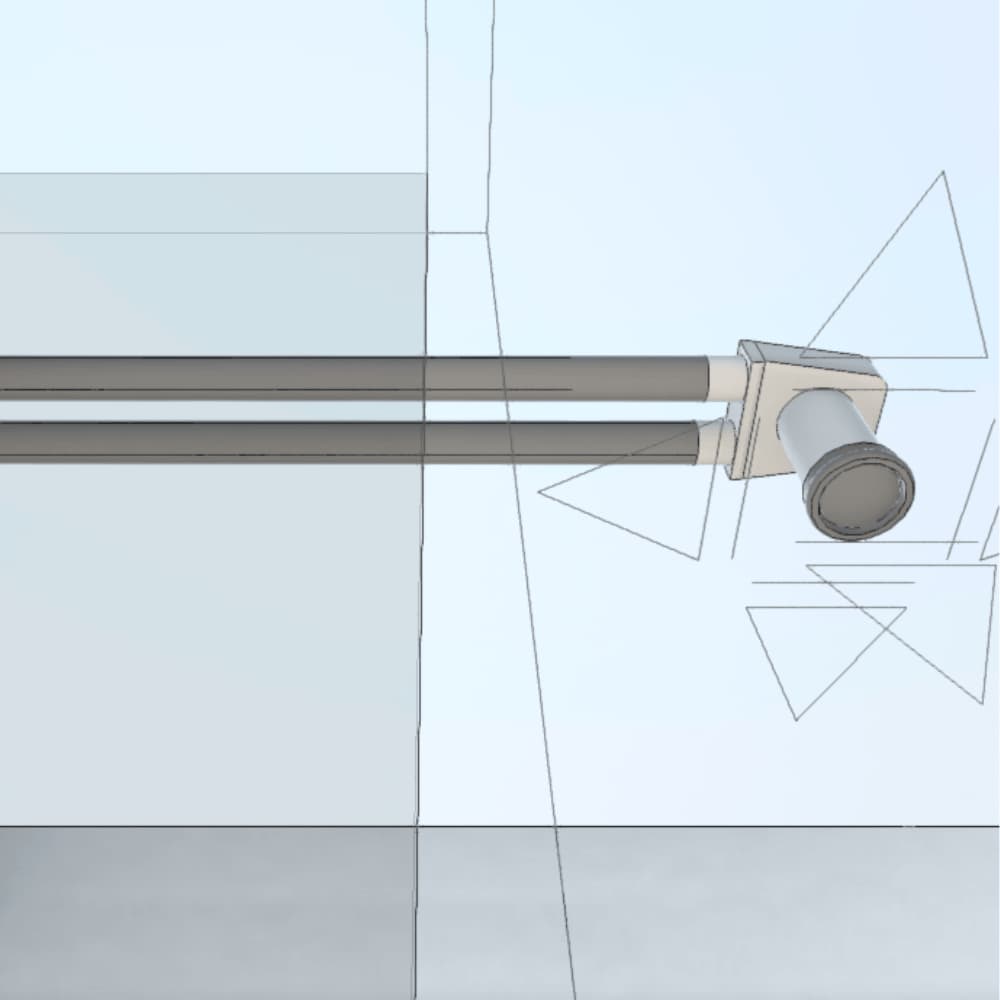

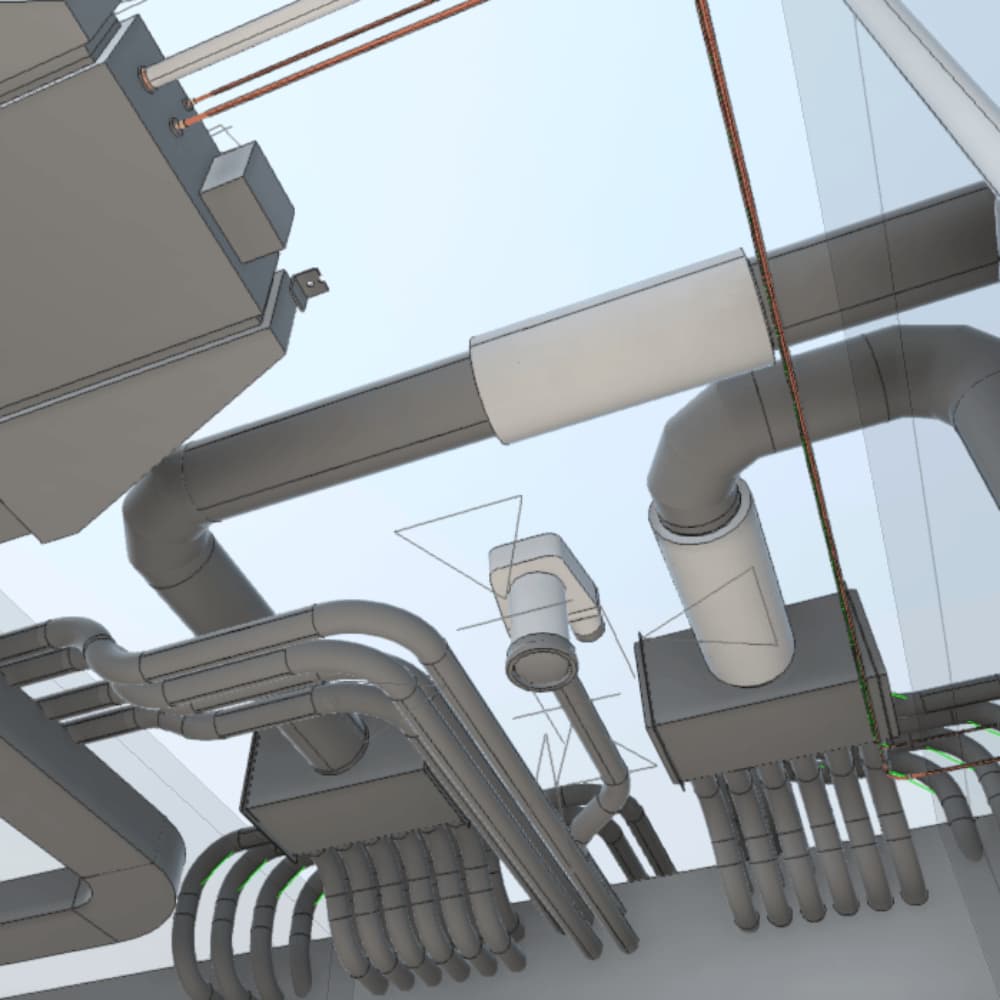

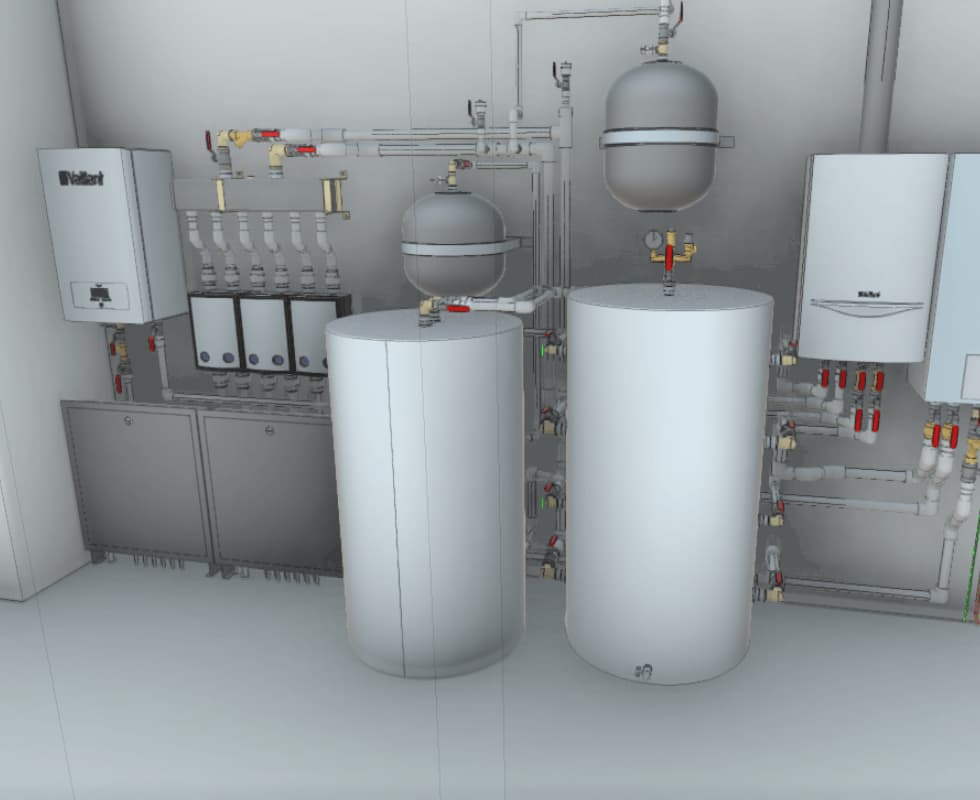

Нижче показані фрагменти реальних 3D-проєктів AES: котельня, система опалення з тепловим насосом, вентиляційні повітропроводи, дренаж кондиціювання, розташування внутрішніх блоків та комплексне розведення інженерних систем.
Такі візуалізації допомагають ще до монтажу побачити, як окремі системи займають простір і де можуть виникнути перетини між комунікаціями.
Проєктні зображення доповнюють креслення та схеми: вони не замінюють розрахункову частину, але значно полегшують координацію між інженером, дизайнером, замовником і монтажною командою.
Є плани будинку або дизайн-проєкт?
Можемо оцінити, які розділи ОВіК потрібні саме для вашого об’єкта.
Які вихідні дані потрібні для проєктування?
Чим повніші вихідні дані, тим менше припущень потрібно робити під час розроблення проєкту. Частина інформації може уточнюватися в процесі, але базові матеріали бажано зібрати на старті. Якщо технічне завдання ще не сформоване, перед проєктуванням можна почати з консультації з кліматичних систем або окремої консультації з вентиляції.
| Вихідні дані | Для чого потрібні |
|---|---|
| Архітектурні плани | Для визначення площ, висот, планування та розміщення інженерних систем |
| Дизайн-проєкт | Для узгодження обладнання, решіток, дифузорів і видимих елементів з інтер’єром |
| Конструктив будівлі | Для перевірки можливих проходів, шахт, перекриттів та технічних зон |
| Дані про утеплення | Для коректної оцінки тепловтрат і теплових навантажень |
| Кількість людей та режим експлуатації | Для розрахунку вентиляції та навантажень у різних зонах |
| Побажання щодо обладнання | Для перевірки сумісності конкретних рішень із параметрами об’єкта |
Як узгоджуються опалення, вентиляція та кондиціювання в одному проєкті?
Цінність комплексного ОВіК-проєкту полягає у тому, що різні системи перевіряються в одному технічному просторі ще до початку монтажу. Це дозволяє узгодити між собою обладнання, траси, дренаж, автоматику та сервісні зони.
- повітропроводи перевіряються на перетини з трубопроводами;
- місця внутрішніх блоків узгоджуються з архітектурою та меблюванням;
- технічні приміщення компонуються з урахуванням сервісного доступу;
- дренажні траси та електроживлення передбачаються до чистового оздоблення;
- автоматика різних систем перевіряється на сумісність.
3D-координація інженерних систем у проєкті
На наступних візуалізаціях видно, як кондиціювання, вентиляція та опалення можуть бути показані в єдиному цифровому просторі. Такий підхід особливо корисний у будинках зі складною архітектурою або обмеженим місцем для інженерних трас.
Чим раніше виявлений конфлікт між системами, тим простіше змінити трасу або розташування обладнання ще у проєкті, а не переробляти вже виконані комунікації на об’єкті.
Що отримує замовник після завершення проєктування?
Фінальний комплект залежить від складу замовлених розділів, але його задача одна — дати технічну основу для комплектації, монтажу та контролю реалізації.
| Результат проєктування | Для чого потрібен |
|---|---|
| Розрахункові дані | Для обґрунтованого підбору потужності та параметрів систем |
| Плани розміщення обладнання | Щоб монтажна команда точно розуміла розташування основних елементів |
| Схеми та трасування комунікацій | Для прокладання трубопроводів, повітропроводів, фреонових трас, дренажу та кабелів |
| Специфікація | Для подальшої комплектації кліматичних систем |
| 3D-координація | Для перевірки взаємного розташування мереж і зменшення конфліктів |
| Технічна основа для реалізації | Для переходу до монтажу кліматичних систем під ключ |
Для яких об’єктів розробляємо проєкти?
Методика та склад документації залежать від призначення об’єкта, але комплексний підхід застосовується як у житловому, так і в комерційному будівництві. Після проєктування окремі розділи можуть переходити у реалізацію систем опалення, вентиляції та кондиціювання.
Приватні будинки
Опалення, вентиляція приватного будинку, кондиціювання, котельня, тепла підлога та автоматика.
Квартири
Рішення з урахуванням обмеженого технічного простору та вимог до інтер’єру.
Офіси та комерція
Системи для приміщень із різним навантаженням, зонуванням і режимом роботи.
Громадські об’єкти
Проєкти для закладів, готелів, магазинів та інших будівель зі складнішою функціональною структурою.
Від проєкту до реалізації без втрати технічної логіки
Один із ризиків будівництва — коли проєкт розробляє одна команда, обладнання підбирається окремо, а монтаж виконується без координації з автором рішень. У такій схемі легше втратити частину задуманої логіки.
AES може супроводжувати об’єкт далі: після проєктування перейти до комплектації, постачання та монтажу. Для вентиляційної частини окремо доступне постачання вентиляційного обладнання, а для кондиціювання — монтаж систем кондиціювання.
Коли краще починати проєктування кліматичних систем?
Найкращий момент — після формування архітектури та основного планування, але до активного монтажу інженерних мереж і чистового оздоблення. На цьому етапі ще можна змінювати траси, резервувати технічний простір і узгоджувати обладнання без дорогих переробок.
- до заливання стяжки — щоб передбачити теплу підлогу, трубопроводи та дренаж;
- до монтажу підвісних стель — щоб узгодити повітропроводи, решітки та внутрішні блоки;
- до електромонтажних робіт — щоб закласти живлення, автоматику й керуючі кабелі;
- до закупівлі обладнання — щоб підбір спирався на розрахунки, а не приблизні оцінки.
Часті запитання про проєктування кліматичних систем
-
Від чого залежить вартість проєкту кліматичних систем?
-
Скільки часу займає проєктування?
-
Чи можна замовити проєкт, якщо об’єкт в іншому місті?
-
Чи обов’язковий виїзд інженера на об’єкт?
-
Які матеріали потрібно надати для початку роботи?
-
Чи можна замовити лише проєкт опалення, вентиляції або кондиціювання?
-
Чим комплексний проєкт відрізняється від окремих проєктів?
Відео комплексного проєкту мікроклімату будинку
У відео показана візуалізація комплексного проєкту, де опалення, вентиляція та кондиціювання розглядаються як частини однієї інженерної системи будинку.
Такий формат дає можливість побачити не тільки окремі креслення, а й взаємне розташування основних елементів систем у просторі.
Проєктування кліматичних систем у Хмельницькому та по Україні
Інженерна компанія AES розробляє проєкти опалення, вентиляції та кондиціювання для приватних, комерційних і громадських об’єктів. Частину роботи можна виконувати дистанційно за архітектурними планами, дизайн-проєктом і вихідними даними, а для складних або реконструйованих об’єктів за потреби проводиться додаткове обстеження.
Після проєктування можемо перейти до комплектації, постачання обладнання та монтажу кліматичних систем, зберігаючи технічну логіку прийнятого проєкту.
Потрібен комплексний проєкт ОВіК?
Проаналізуємо вихідні дані та визначимо склад проєктування для вашого об’єкта.
