У сучасному будівництві питання енергоефективності та якості повітря стають ключовими. Саме тому системи вентиляції з рекуперацією тепла набирають популярності як у приватних будинках, так і в квартирах. Рекуператор — це серце таких систем, яке дозволяє одночасно забезпечити комфорт і значну економію енергії.
Що таке рекуператор
Рекуператор — це теплообмінний пристрій у складі припливно-витяжної вентиляції, який передає тепло від витяжного (відпрацьованого) повітря до припливного (свіжого) без змішування потоків.
Простими словами:
- тепле повітря, яке видаляється з приміщення, не викидається «в нікуди»;
- його тепло використовується для підігріву холодного повітря з вулиці.
Таким чином, зменшуються тепловтрати і витрати на опалення.
Види рекуператорів
1. Пластинчасті рекуператори
Найпоширеніший тип рекуператорів, який використовується у більшості побутових та комерційних ПВУ, зокрема в установці Aerostar SlimStar 500 EC X R.
Переваги:
- Високий ККД (80–90%) — ефективно повертає тепло навіть при низьких температурах
- Повна ізоляція потоків — припливне і витяжне повітря не змішуються, що важливо для гігієни
- Проста і надійна конструкція — мінімум рухомих частин → низький ризик поломок
- Доступна вартість — оптимальне рішення за ціною/якістю
- Низькі витрати на обслуговування — достатньо періодичної заміни фільтрів
- Компактність — легко інтегрується у побутові установки
Недоліки:
- Ризик обмерзання взимку — при низьких температурах потрібен переднагрів
- Відсутність передачі вологи (у стандартних моделях) — може пересушувати повітря
- Падіння тиску — потребує потужніших вентиляторів
- Менша ефективність у вологісному балансі порівняно з роторними системами
2. Роторні рекуператори
Працюють за рахунок обертового теплообмінного барабана (ротора), який накопичує і передає тепло.
Переваги:
- Високий ККД (до 85–90%) — стабільна ефективність навіть при змінних умовах
- Передача вологи (ентальпійні моделі) — підтримує комфортний рівень вологості
- Відсутність обмерзання — завдяки постійному обертанню ротора
- Енергоефективність у холодному кліматі — менше потреби у догріві
- Стабільна робота при великих об’ємах повітря
Недоліки:
- Часткове змішування повітря — можливий перенос запахів або забруднень
- Складніша конструкція — наявність рухомих частин
- Потреба в обслуговуванні — необхідна перевірка приводу і ротора
- Вища вартість — дорожчі у закупівлі та експлуатації
- Шум та вібрації — можуть виникати при зношенні механізму
3. Камерні рекуператори
Працюють за принципом почергового пропускання припливного і витяжного повітря через одну камеру.
Переваги:
- Проста конструкція — мінімум складних елементів
- Невисока вартість — бюджетне рішення
- Можливість акумулювання тепла — камера накопичує тепло перед передачею
- Компактні розміри — часто використовуються у локальних рішеннях
Недоліки:
- Нижча ефективність — порівняно з пластинчастими і роторними
- Переривчаста робота — потоки не працюють одночасно
- Можливе змішування повітря
- Обмежена продуктивність — не підходять для великих об'єктів
- Менший рівень комфорту — через нестабільність повітрообміну
4. Рекуператори з проміжним теплоносієм
Передача тепла відбувається через рідину (вода або гліколь), яка циркулює між двома теплообмінниками.
Переваги:
- Повна відсутність змішування повітря — ідеально для лікарень, лабораторій
- Гнучкість монтажу — приплив і витяжка можуть бути рознесені на великі відстані
- Можливість роботи в складних умовах
- Безпечність — відсутність перехресного забруднення
Недоліки:
- Нижчий ККД (50–70%) — втрати тепла через проміжний контур
- Складна система — потрібні насоси, трубопроводи, автоматика
- Висока вартість монтажу
- Потреба в регулярному обслуговуванні (насоси, теплоносій)
- Енергозалежність — додаткові витрати на циркуляцію рідини
Основні функції рекуператора
Рекуператор виконує одразу кілька важливих функцій:
- Енергозбереження — зменшує втрати тепла до 70–90%
- Підігрів або охолодження повітря — залежно від сезону
- Покращення якості повітря — забезпечує постійний приплив свіжого повітря
- Контроль вологості — частково регулює рівень вологості
- Зменшення навантаження на систему опалення/кондиціювання

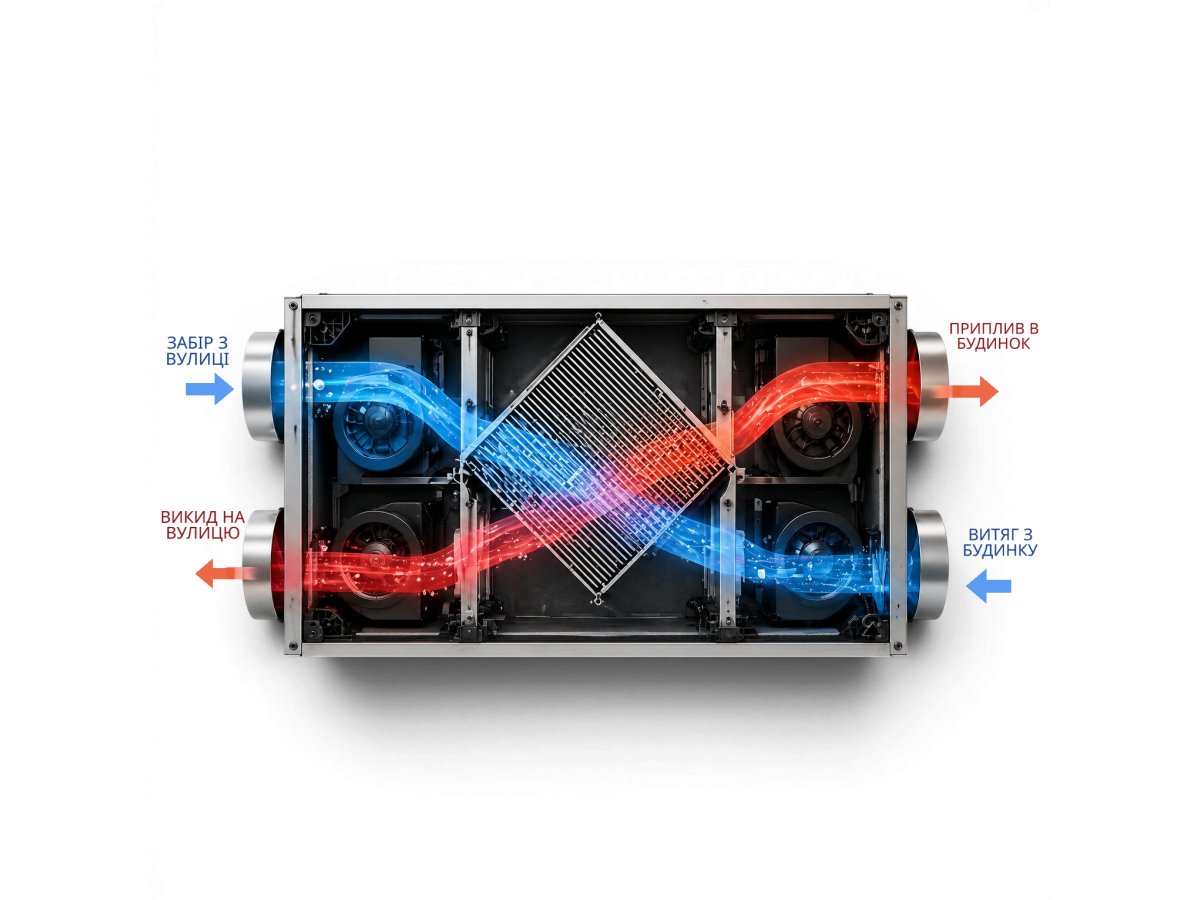

Як працює рекуператор
Принцип роботи базується на теплообміні між двома потоками повітря:
- З приміщення видаляється тепле забруднене повітря
- З вулиці подається холодне свіже повітря
- У рекуператорі ці потоки проходять через теплообмінник
- Тепло передається від витяжного повітря до припливного
- Потоки не змішуються
Приклад роботи на базі Aerostar ПВ1 (SlimStar 500 EC X R)
Згідно з технічними характеристиками:
- продуктивність: 500 м³/год
- ККД рекуперації: ≈81%
- тип рекуператора: пластинчастий
Зимовий режим:
- зовнішнє повітря: до -19°C
- після рекуператора: приблизно +16°C
Це означає, що система вже подає майже нагріте повітря, і навантаження на догрів мінімальне.
Літній режим:
- відбувається часткове охолодження припливного повітря
- можливе використання байпасу для обходу теплообмінника
Для чого потрібен рекуператор
Рекуператор — це не просто елемент вентиляції, а комплексне рішення для комфорту та економії.
Основні причини встановлення:
1. Економія на опаленні
До 80% тепла повертається назад у приміщення.
2. Постійний доступ свіжого повітря
Без необхідності відкривати вікна:
- немає протягів
- менше пилу і шуму
3. Покращення мікроклімату
- стабільна температура
- контроль вологості
- відсутність задухи
4. Захист будівлі
- зменшення конденсату
- запобігання появі плісняви
5. Енергоефективність будинку
Важливий елемент сучасного енергоефективного житла та комерційних об'єктів.
Рекуператор — це ключовий елемент сучасної вентиляційної системи, який дозволяє поєднати комфорт, здоровий мікроклімат та економію енергії.
На прикладі припливно-витяжної установки Aerostar ПВ1 (SlimStar 500 EC X R) видно, що сучасні рішення здатні:
• забезпечувати високий ККД (понад 80%)
• працювати в складних кліматичних умовах
• гарантувати стабільну подачу якісного повітря
Для інжинірингової компанії AES впровадження таких систем — це можливість запропонувати клієнтам сучасні, ефективні та економічно вигідні рішення.
