Монтаж ОВіК

Монтаж опалення

Опалювальна система торгового комплексу повинна підтримувати стабільний мікроклімат за будь-якої погоди, враховуючи великі площі, висоту стель і постійний потік людей.

Основні рішення для опалення:

• Газові та твердопаливні котли — актуальні для об'єктів з автономним теплопостачанням.
• Теплові насоси — енергоефективний варіант, що дозволяє опалювати та охолоджувати приміщення.
• Водяні системи з радіаторами та конвекторами — гнучко розподіляють тепло по поверхах.
• Теплі підлоги в зонах підвищеного комфорту — застосовуються в ресторанах і бутиках.
• Внутрішньопідлогові конвектори — встановлюються біля вітрин і панорамних вікон, щоб виключити ефект холодних скляних поверхонь.

Етапи монтажу опалення:

1. Підготовка проекту на основі теплотехнічних розрахунків.
2. Підбір обладнання з урахуванням енергоефективності та надійності.
3. Монтаж котельного обладнання або підключення до центральної мережі.

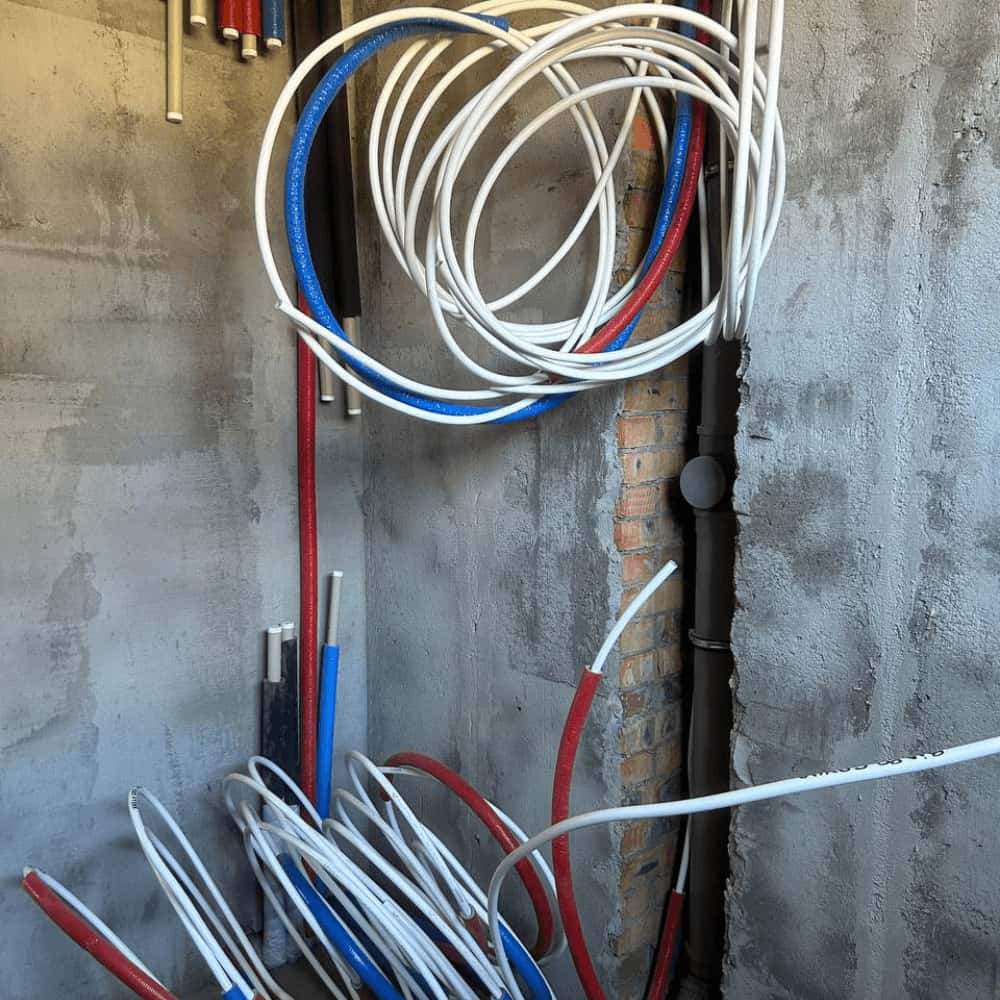

4. Прокладка трубопроводів, установка радіаторів, конвекторів і насосів.
5. Автоматизація управління опаленням для зниження витрат.

Опалення в ТЦ має бути зональним: вхідні групи, галереї, зони фасадів, фуд-корти, технічні приміщення.

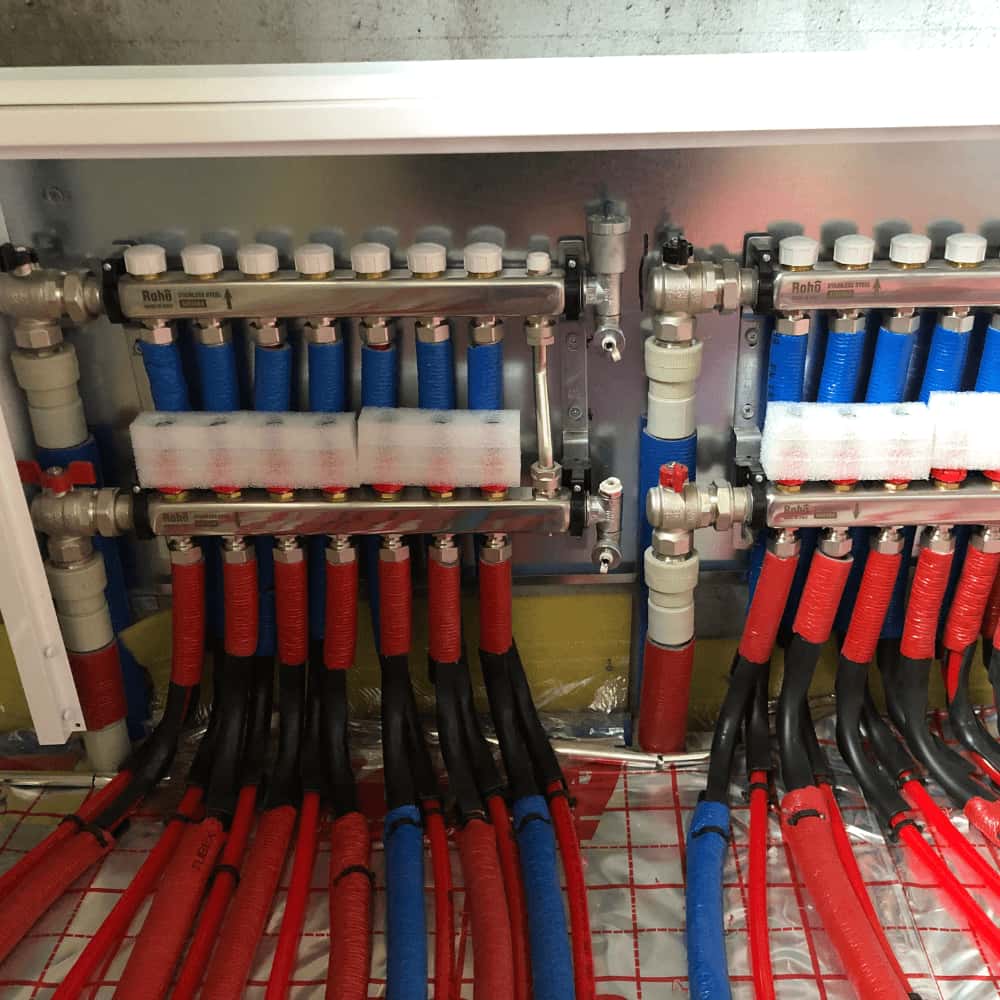

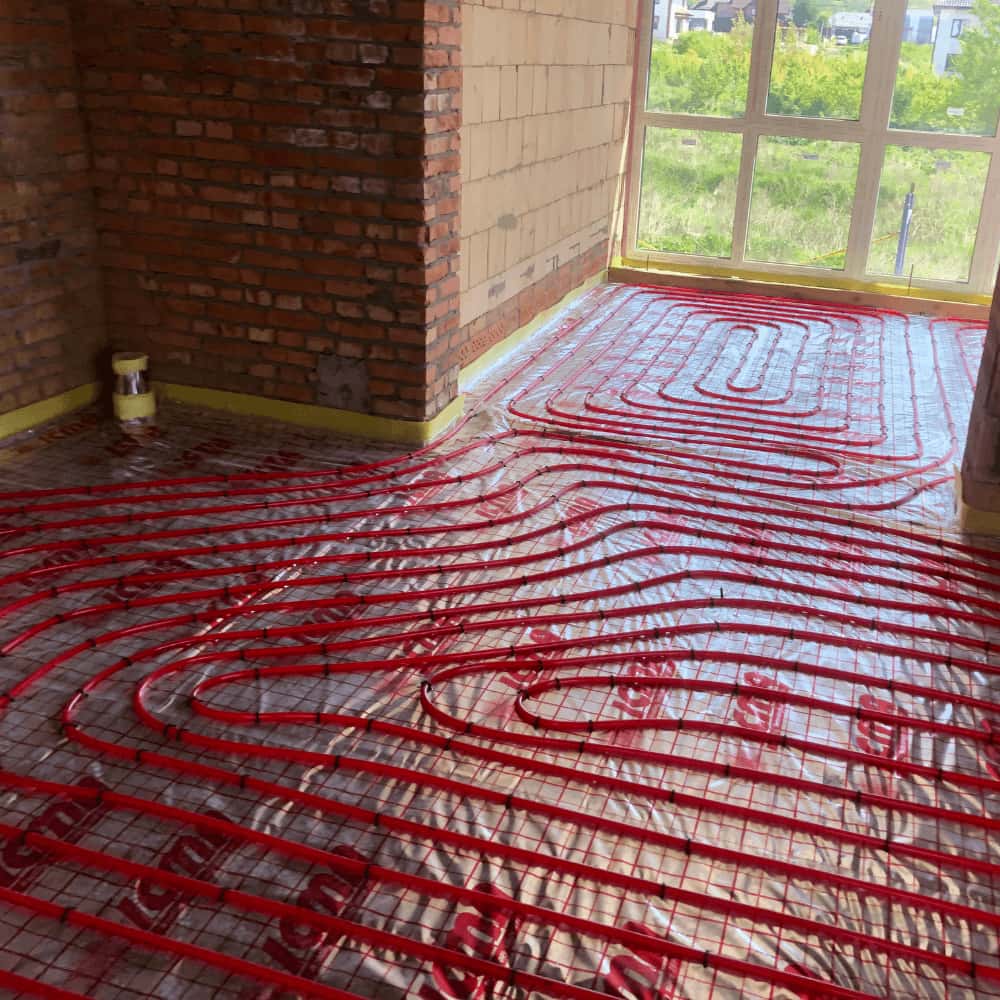

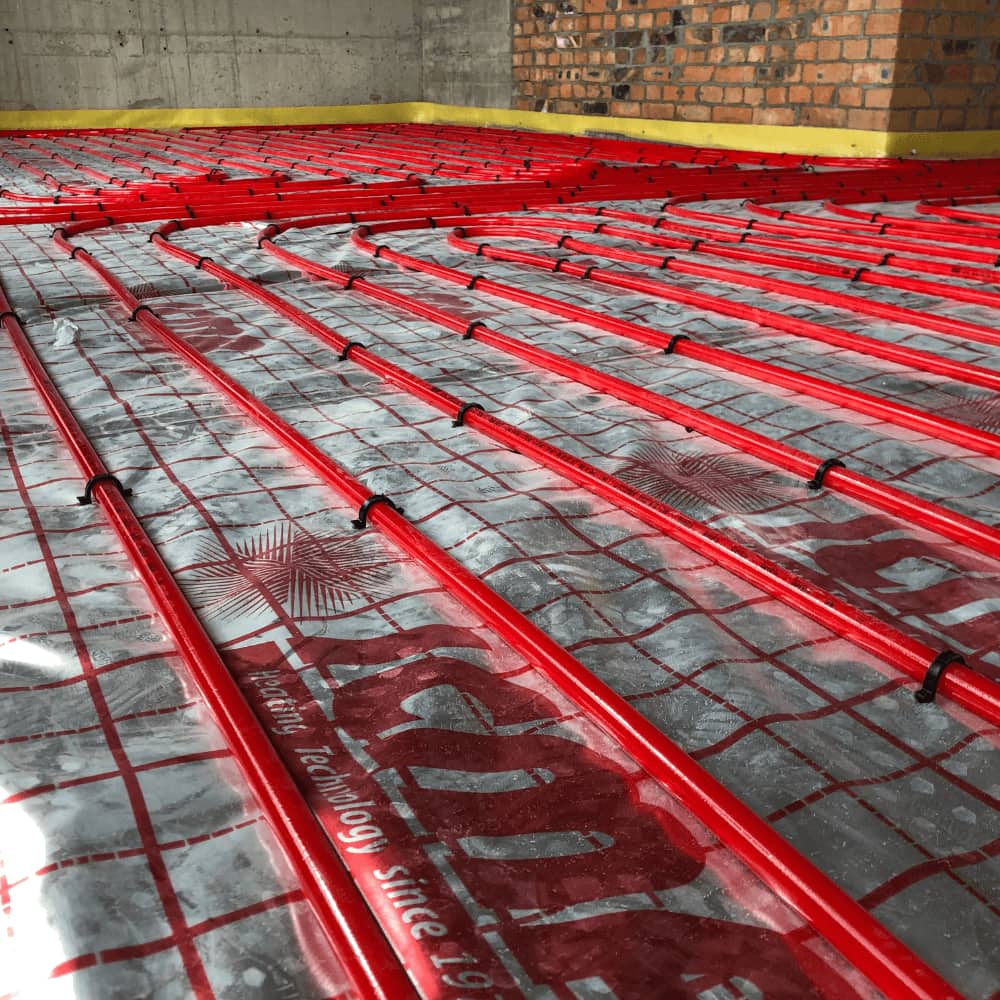

1. Тепла підлога

• Комфорт біля вітрин і вздовж холодних фасадів
• Рекомендація: водяна тепла підлога в галереях і біля входів для зменшення протягів.

2. Радіатори

• Швидка реакція, просте обслуговування.
• Рекомендація: офісні приміщення, кімнати персоналу, касові вузли.

3. Внутрішньопідлогові (тренч) конвектори

• Біля вітражів і панорамних фасадів.
• Рекомендація: периметр галереї з високими вікнами — з вентиляторами EC.

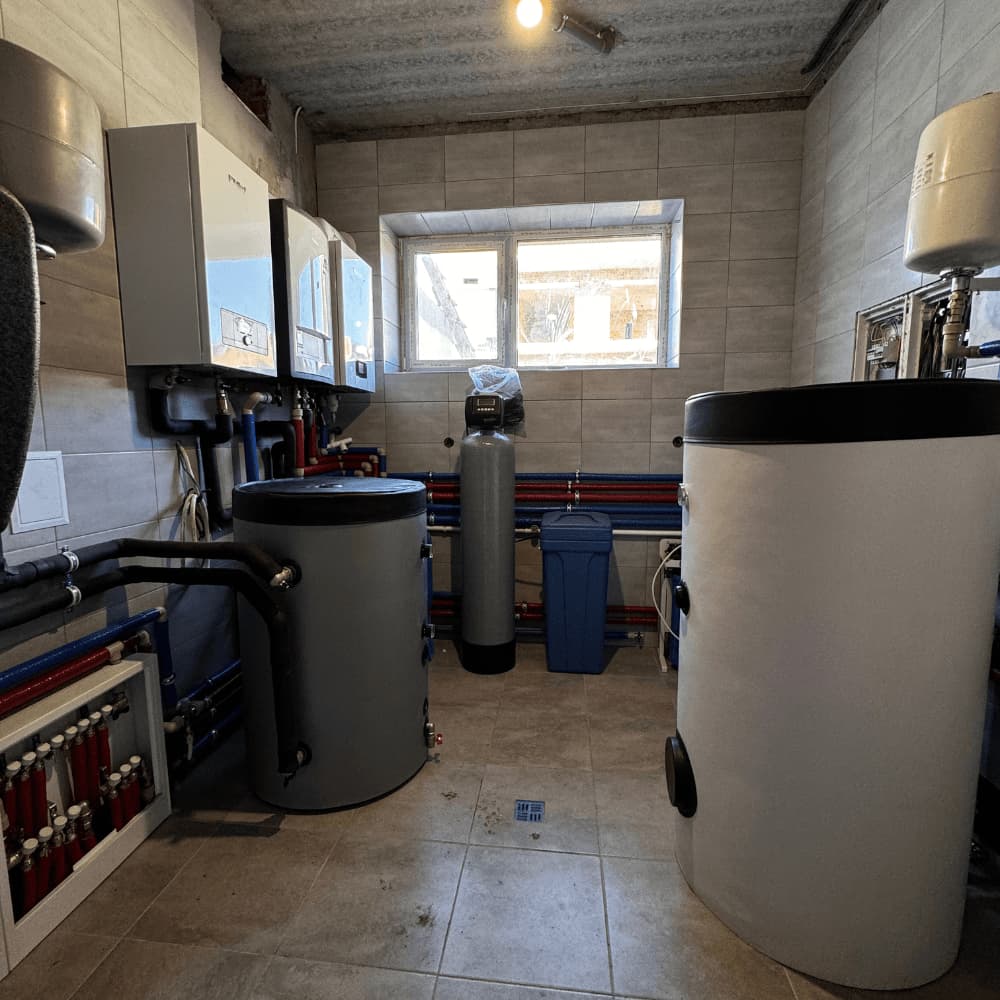

4. Котли

• Газові/електрокотли/твердопаливні — залежно від доступних енергоресурсів.
• Рекомендація: як резерв/пік-навантаження, або для невеликих ТЦ.

5. Теплові насоси

• Повітря-вода, вода-вода — опалення та охолодження з одного джерела.

Рекомендація: комбінація «тепловий насос + буфер + низькотемпературні контури» та інтеграція з фанкойлами/повітронагрівачами для цілорічної ефективності.

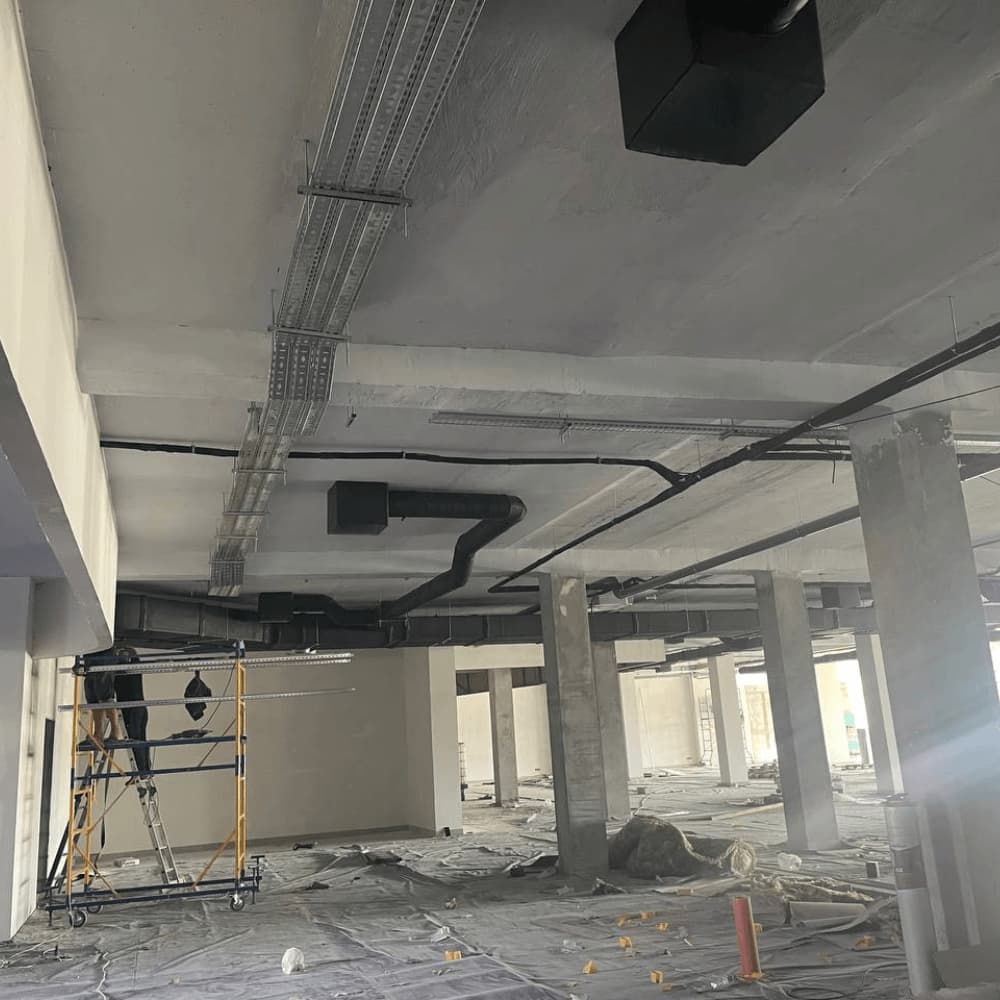

Монтаж вентиляції

Вентиляція забезпечує приплив свіжого повітря і видалення вуглекислого газу, запахів і пилу. У великих залах, кінотеатрах і фудкортах особливо важливо підтримувати чистоту повітря і відповідність санітарним нормам.

Основні типи вентиляції:

• Припливно-витяжна вентиляція з рекуперацією тепла — знижує енерговитрати.
• Канальні системи з розподілом повітря по поверхах.
• Місцеві витяжки — для фуд-кортів, кухонь ресторанів і зон із запахами.
• Інтелектуальні вентилятори — регулюють швидкість роботи залежно від завантаження приміщень.

Етапи монтажу вентиляції:

1. Створення проекту з розрахунком повітрообміну за СНиП.
2. Встановлення вентиляційних камер і шахт.

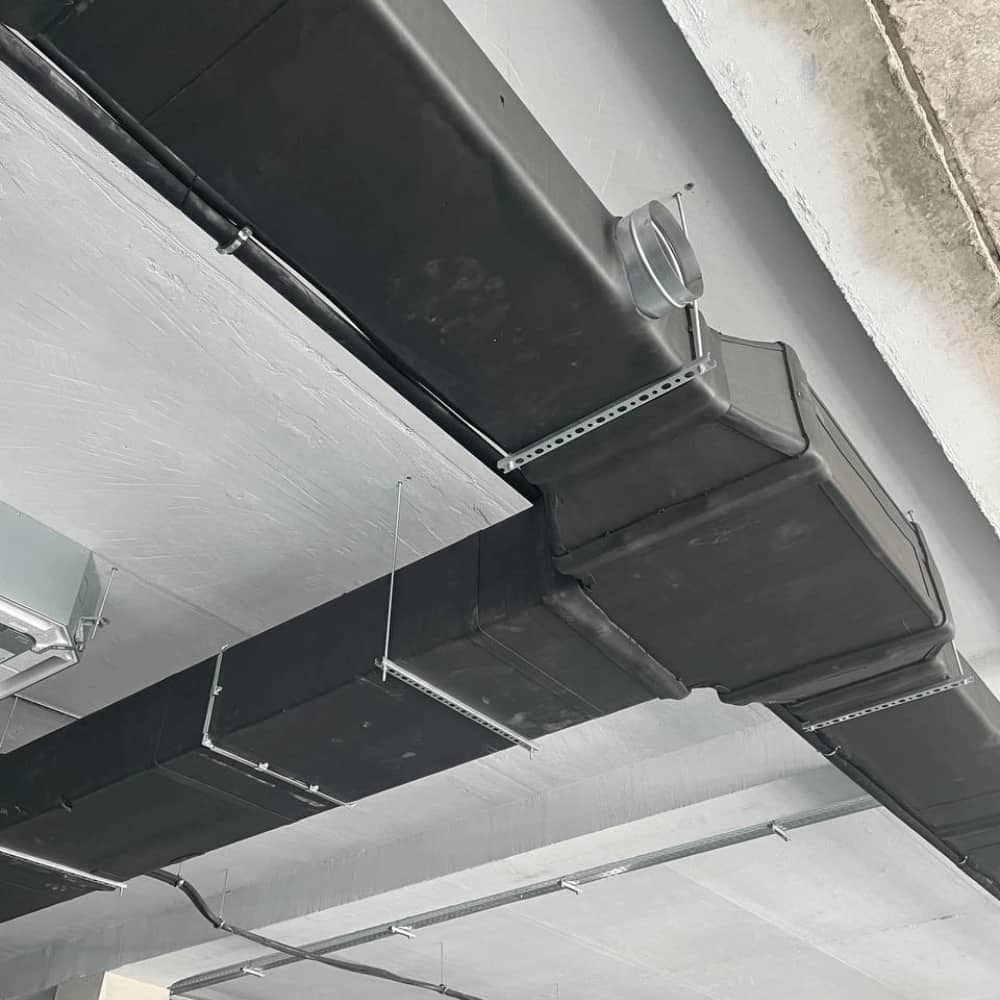

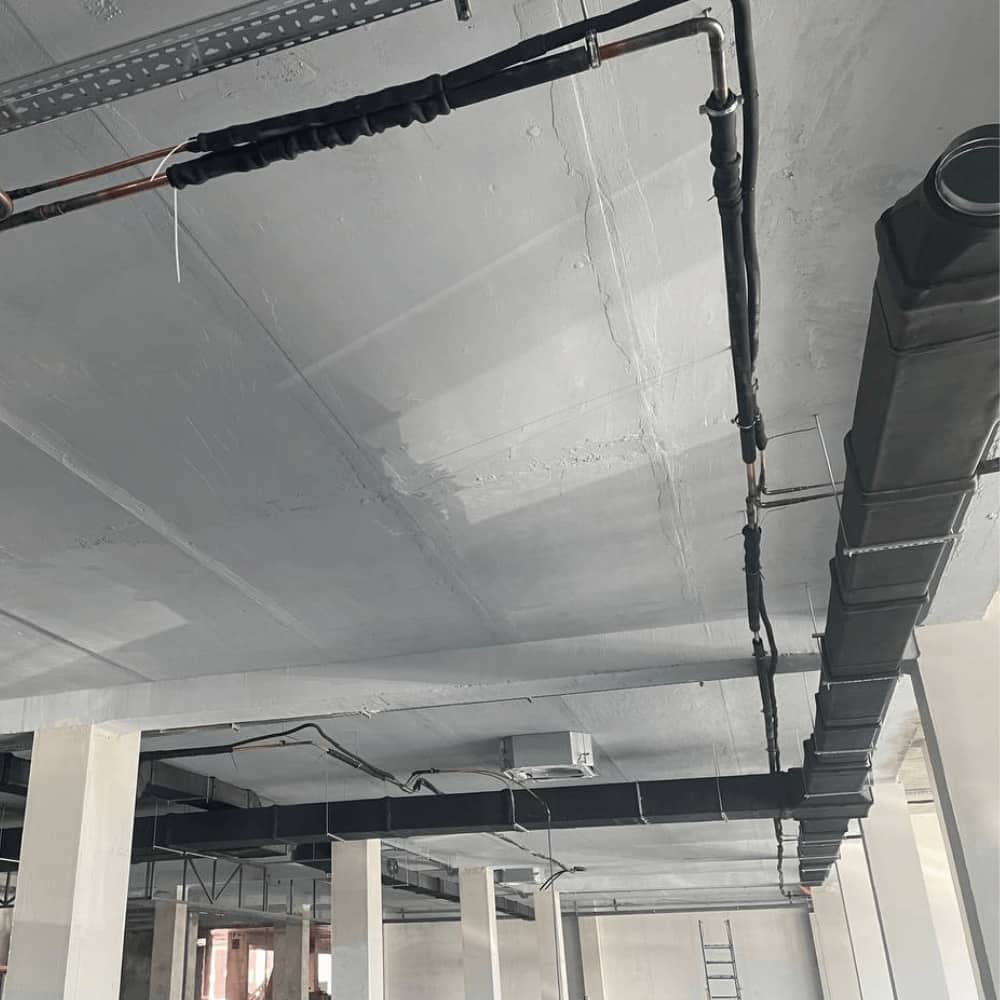

3. Монтаж повітропроводів і решіток з урахуванням архітектури.
4. Встановлення шумоглушників для мінімізації дискомфорту.
5. Налаштування автоматики та системи контролю якості повітря.

Типи, рекомендації, аксесуари

Правильна вентиляція в ТЦ — це припливно-витяжні установки, локальні витяжки фуд-кортів, санітарних зон і технологічних приміщень, плюс пожежна автоматика і димовидалення.

Вентиляційні установки

• Припливно-витяжні агрегати з рекуператорами (пластинчастий, роторний) для економії енергії.
• Фільтри G4–F7, при необхідності — вугільні касети для запахів.
• Електро/водяні калорифери, водяні охолоджувачі від чиллера/теплового насоса.
• Інтелектуальне управління за CO₂, температурою та розкладом.

Вентилятори: які ставити в ТЦ

• Канальні — для прихованої прокладки в підстельовому просторі та довгих трасах.
• Витяжні — для санвузлів, зон сміттєзбірників, технічних приміщень.
• Осьові — для великих обсягів при малому опорі (паркінги, шахти).
• Центробіжні — коли важливі тиск і стабільність при розгалужених повітроводах.

Рекомендація: для загальних зон ТЦ — відцентрові/канальні з EC-двигунами та шумоглушниками; для паркінгів — осьові/діаметральні з керуванням за датчиками CO/NOx; для фуд-кортів — окремі витяжні лінії з жировловлювачами та іскрогасниками.

Рекуператори та аксесуари для вентиляції

• Пластинчастий рекуператор — простий, не змішує потоки, ефективний взимку.
• Роторний — вищий ККД у міжсезоння, може повертати вологу.
• Аксесуари: шумоглушники, гнучкі вставки, протипожежні клапани, повітряні клапани з сервоприводами, датчики CO₂/температури/тиску, гнучка підвіска, віброопори.

Монтаж кондиціювання

Для торгових залів з великим скупченням людей і тепловиділяючим обладнанням (освітлення, екрани, холодильні вітрини) важливо передбачити потужні і надійні системи кондиціювання.

Основні рішення:

• VRF/VRV-системи — дозволяють підключати десятки внутрішніх блоків до однієї зовнішньої системи.
• Чилери та фанкойли — актуальні для великих об'єктів з централізованим охолодженням.
• Спліт-системи для окремих приміщень — офісів орендарів, серверних і підсобних зон.
• Прецизійне кондиціювання — для приміщень з обладнанням, що вимагає суворого дотримання температури.

Етапи монтажу кондиціювання:

1. Розрахунок холодопродуктивності.
2. Підбір обладнання з урахуванням енергоспоживання та гарантії виробника.

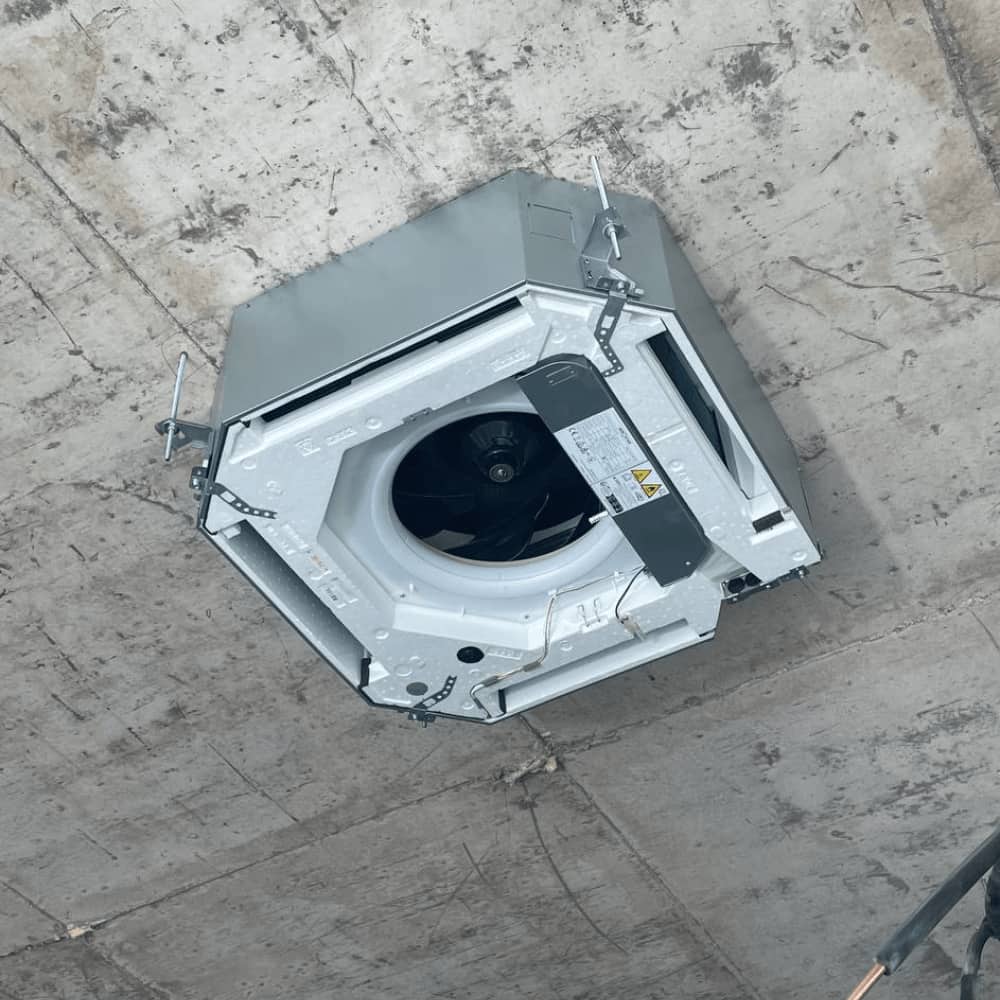

3. Монтаж зовнішніх і внутрішніх блоків.
4. Прокладка магістралей і кабельних трас.
5. Заправка холодоагентом і пуско-налагоджувальні роботи.

У ТЦ кондиціонери працюють безперервно і під змінне навантаження: вранці прогрів, вдень пік, ввечері спад. Важливо підібрати систему під планування і масштаби.

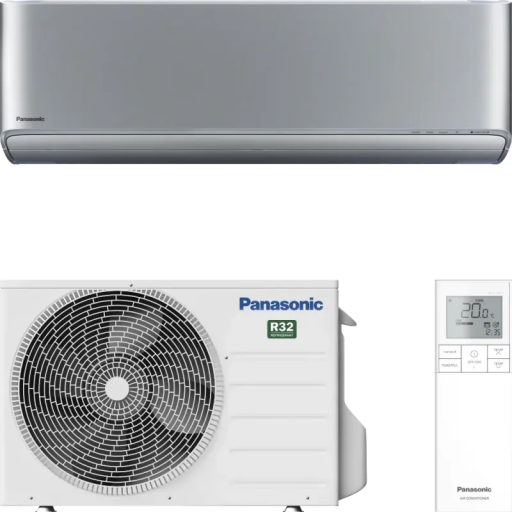

Спліт-система

• Локальний кондиціонер для невеликих магазинів, кіосків всередині галереї.
• Плюси: доступна ціна, швидкий монтаж.
• Мінуси: багато зовнішніх блоків, складно керувати централізовано.

Рекомендація: використовувати точково для окремих орендарів з автономною оплатою.

Мульти-спліт система

• Кілька внутрішніх блоків на один зовнішній.
• Плюси: менше зовнішніх блоків на фасаді, акуратна архітектура.
• Мінуси: обмежена довжина трас, єдина залежність від зовнішнього блоку.

Рекомендація: бутіки/офіси керуючої компанії на одному фасаді.

Мультизональна система (VRF/VRV)

• Центральне рішення для поверхів і крил ТЦ, гнучка модуляція потужності.
• Плюси: точна підтримка параметрів, великі довжини трас, рекуперація тепла між приміщеннями.
• Мінуси: потрібний кваліфікований проект/монтаж.

Рекомендація: основний стандарт для галерей, галерей-мостів і back-office.

Чилер-фанкойли

• Водяна система: чилер виробляє холод, фанкойли розподіляють його по орендованих площах.
• Плюси: масштабованість, поділ власності — будівля забезпечує холод/тепло, орендарі встановлюють фанкойли.
• Мінуси: траси води вимагають якісної гідравліки та контролю витоків.

Рекомендація: середні та великі ТЦ, особливо при жорстких обмеженнях по фасаду.

Роф-топи та центральні кондиціонери

• Дахові моноблоки для великих відкритих просторів, фойє, атріумів.
• Плюси: швидкий монтаж, обслуговування з даху.
• Мінуси: акустика і вібрації — потрібні прораховані вібророзв'язки.

Рекомендація: атріуми, кінозали, зони заходів.

Аксесуари для кондиціонерів

• Дренажні помпи, піддони з нагрівальним кабелем, антивібраційні опори.
• Системи розподілу холодоагенту, колектори, рефнети (VRF).
• Повітророзподільники: решітки, дифузори, лінійні щілини, повітряні завіси біля входів.

Особливості роботи кондиціонерів у торгових центрах

• Змінне навантаження — потрібні інверторні рішення, VRF/чиллер-фанкойли.
• Великі висоти — важливий правильний розподіл струменів і вибір дифузорів.
• Часте відкривання дверей — повітряні завіси та коректні точки підмішування.
• Зони запахів — ізольовані витяжки фуд-кортів з фільтрацією.
• Розумне управління — сценарії «ранок/пік/вечір», нічні режими, free-cooling міжсезонням.
